轨道交通焊接工装方案

2018-12-16 (3899)次浏览

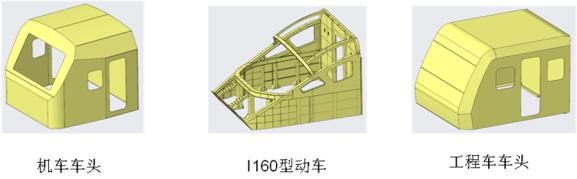

本焊接工装适用于车身、车架、驾驶室、车门、车窗的焊接
以下介绍的为动车驾驶室焊接工装方案：



焊接产品：要求保证产品的尺寸精度、垂直度、平行度、形位公差精度等。焊接位置施焊方便

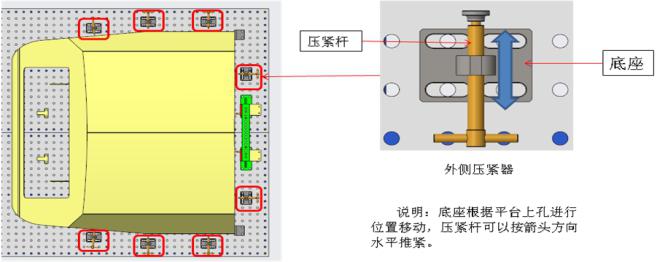

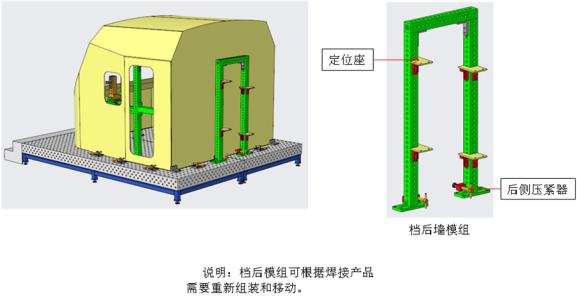

工装基础平选用D28系列三维平台，总高度为600mm。可满足同类型不同规格尺寸的产品的焊接需求。        取件方便，只需适当改变内部支撑架位置就可以满足不同车型的焊接需要。

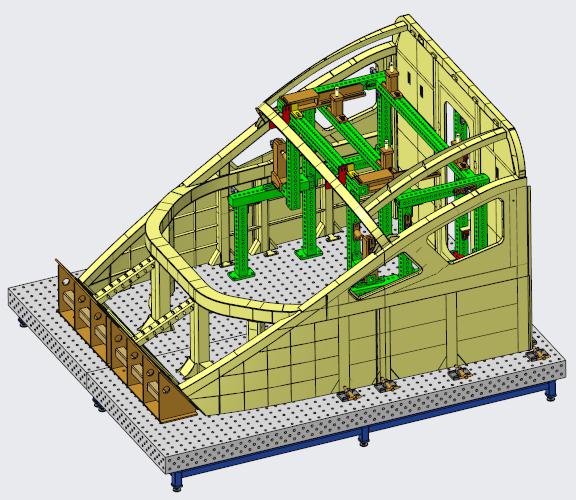

I160动车车头工装图

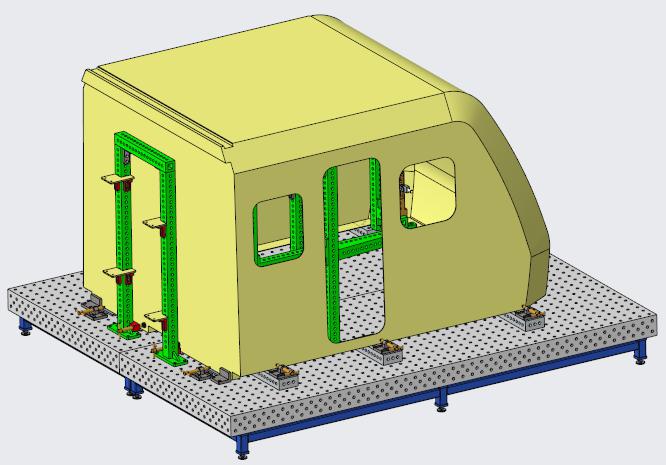

工程车车头工装图
