该产品焊接可分为两部分进行：侧边框组与底板组

未使用柔性工装前的生产缺陷：

     1、两长梁的上安装平面，无法保证其平面度，造成机架焊接完后进行二次加工，且需要预留加工的余量很多。

      2、机架整体焊接时，焊接变形造成的扭曲非常严重，一旦焊接完成不合格，校形非常困难。

      3、因无工装夹持，整体机架3.5米长，组装点焊非常困难，而且效率非常低（一个工人一天生产1.5台机架）。

      4、工人劳动强度大，无论是前期的组装点焊或者后期的满焊，以及最后的校形，都是考验工人体力的工作。

 选择三维柔性焊接工装后的效果：

一、侧边框组焊接

      焊接工装采用我公司的D28系列产品，用一张4000X2000X200平台，用200高的支撑脚，加一些定位件角尺、压紧件、锁紧销。取料时，只需拆下支撑角铁即可。

       锁紧销与平台上的标准孔完全对好，安装时，只需支撑角铁孔位对准平台孔安装好，不需进行微调，拆装方便。

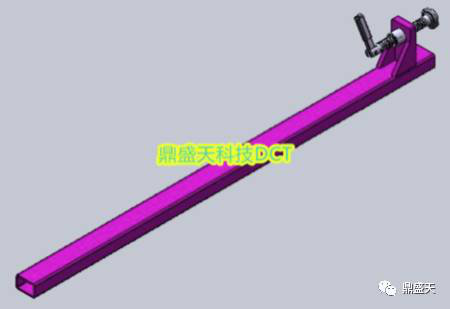

      为了保证机架内腔宽度尺寸，焊接时加了四根支撑杆（图中紫色杆）来控制内腔尺寸。用60X40矩形钢管，制作简单。如下图所示：

二、总装工装

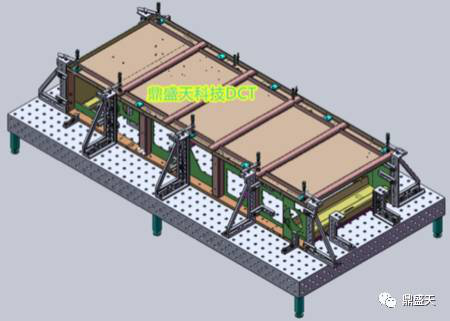

      总装工装，是在一工序工装不改娈的前题下，一工序焊好后不用拆装，把底板组盖放到侧边框组上，从而完成整个机架的焊接。如下图所示：

柔性焊接工装对比总结:

     1、从工艺上修正，将长梁倒扣到基础柔性平台上，保证长梁上平面的平面度，最大限度的保证尺寸，减少材料预留余量，最大限度节约了二次加工时间。

      2、柔性工装保证机架的外形尺寸，机架每个部件进行定位，保证其相对位置尺寸。减少焊接变形，从而省去后期的校形工作。

      3、机架有工装进行定位夹持，在需要一定量的生产时，装配起产品部件会比原来快，减少了卷尺的测量所带来的误差和时间，变的较简单，从而在效率上提升了一倍（一个工人一天生产3台机架）

       4、减少了工人劳动强度，在组焊时不需要工人手动扶持，省去了工人手工拉卷尺测量，省去了因装配点焊不合格带来的后期产品校形。

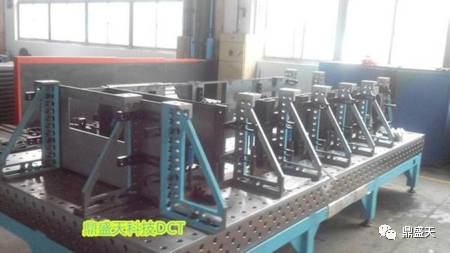

现场焊接图片：
